所謂「沒圖沒真相」，並且本著「保固素啥能粗嗎」的原則，
在一個月黑風高熱死人的夜晚，我悄悄地執行了這個慘絕人寰的計畫…
（以上大誤）
因為所以蟑螂螞蟻，它就躺在我桌上了。

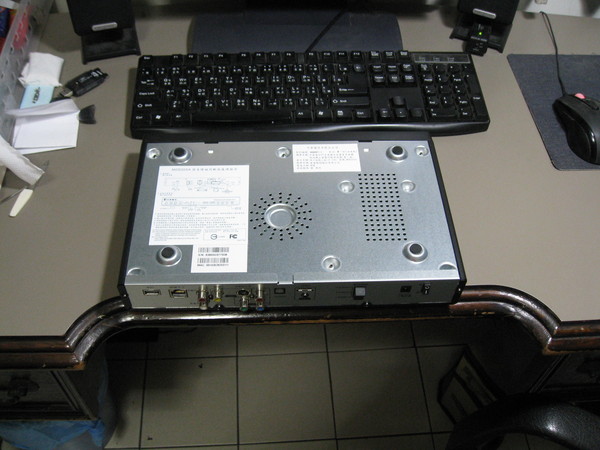

仔細檢查後，確認腳墊和貼紙底下都沒有隱藏螺絲，
那麼就只有背面的四顆螺絲了。

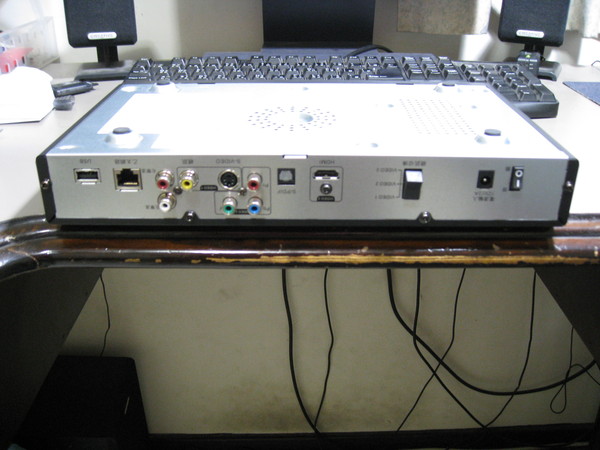

（因為是倒著放，所以是反過來的）
因為MOD基本上就是個偽裝成機上盒的網路服務，
所以訊號輸入介面原則上就只有左二那個網路孔。
USB介面目前在說明書上只號稱支援USB搖桿，可以玩很無趣的內建遊戲；
期待中華開放USB儲存媒介的功能，而且希望是雙向的…（科

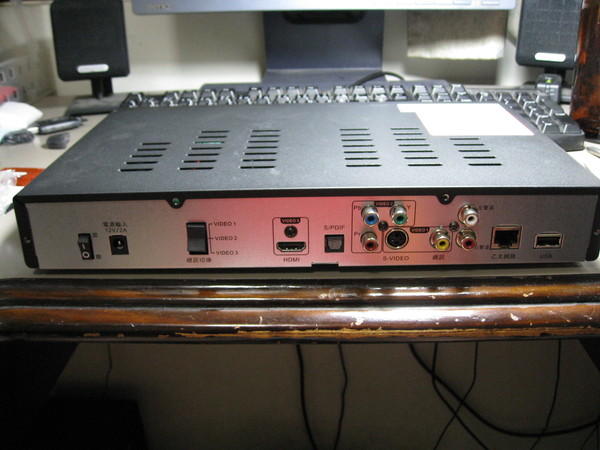

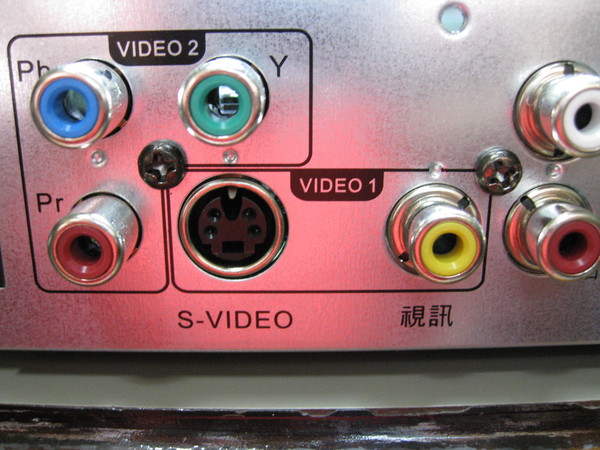

輸出分三種：AV端子+聲音、S端子+聲音、色差端子+聲音，

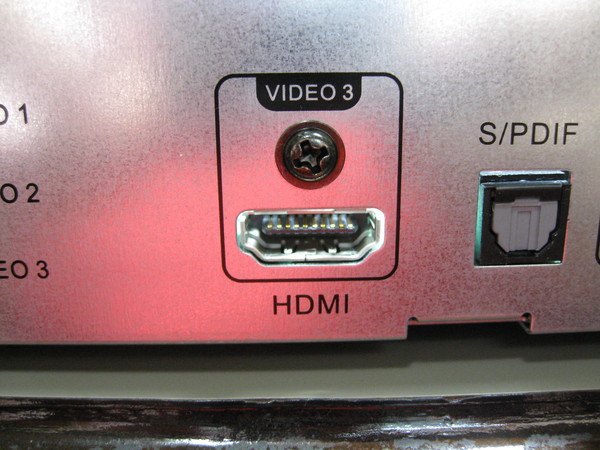

還有HDMI端子和獨立的SPDIF輸出。
卸下邊邊四顆螺絲，上蓋往後推，兩邊稍微扳開來就能拿起來了。

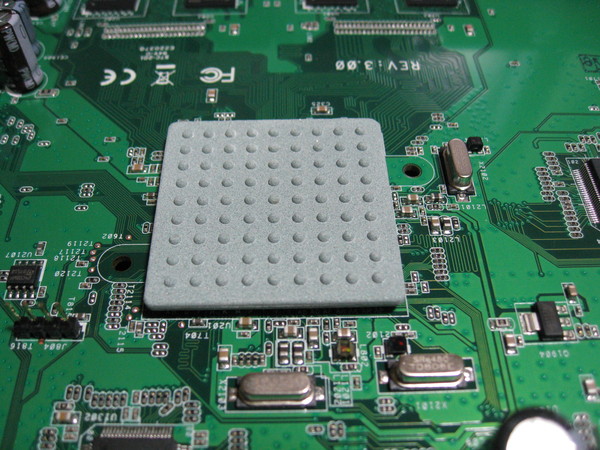

拆開來之後，最引人注目與不解的，當然就是這塊不明物體↓
………摸起來不像金屬，倒像是石粉壓的 Orz
敲起來的確會噹噹作響，摸起來導熱係數好像也不錯，
可是……短期內我還是比較相信金屬散熱片啊 囧
（而且旁邊明明就有散熱片用的固定孔…）

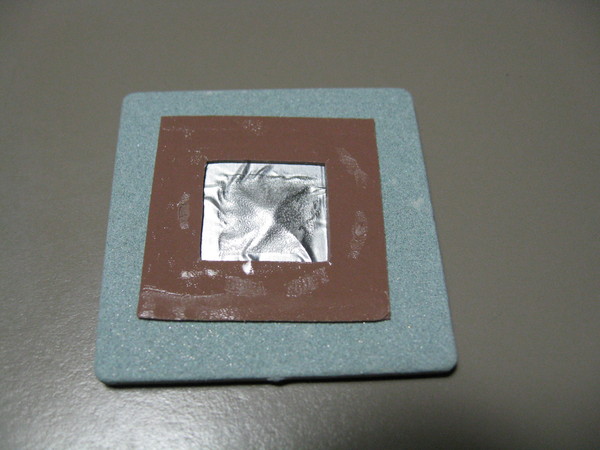

不明物體的背面。DIE的部份是很有黏性的金屬箔膜，
旁邊則是有黏性的導熱軟膠，也算是防止DIE被壓壞的措施吧。
(有這麼多心思，改用金屬散熱片不是更好……價差有這麼大嗎 囧)

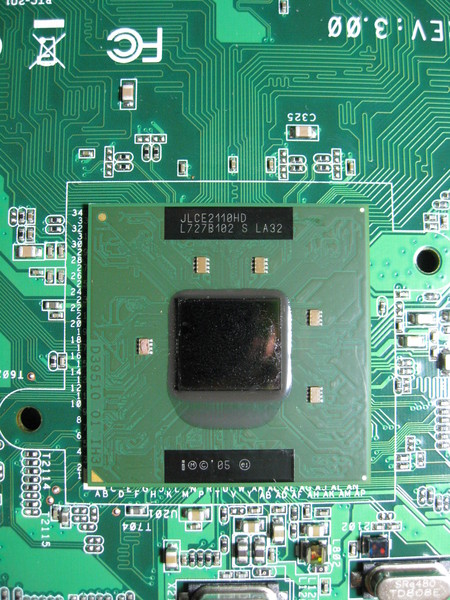

intel CE2110處理器，intel XScale核心@1GHz，
並含顯示核心，還可硬解MPEG-2和H.264—
—至少intel的datasheet是這樣寫的。
是依照system-on-a-chip(SoC)的概念去開發的，
最適合應用在機上盒這種嵌入式系統。（VIA要哭哭了）

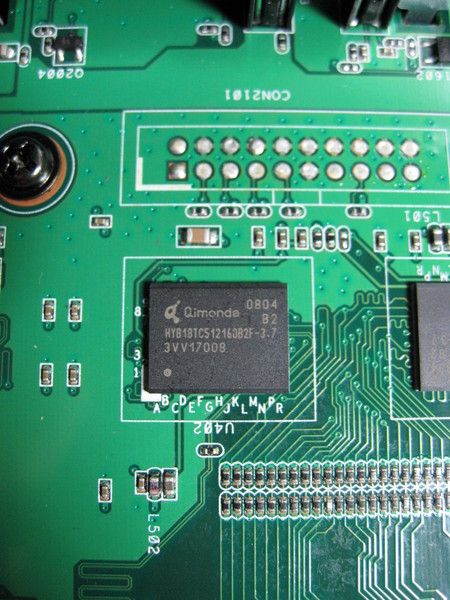

記憶體當然也是onboard的，
Qimonda奇夢達DDR2-533(4-4-4)的PG-TFBGA-60顆粒，
一顆512Mb(64MB)，共4顆所以總共有256MB的DDR2記憶體。
（我的動物機似乎可以拿去填海了…（淚）

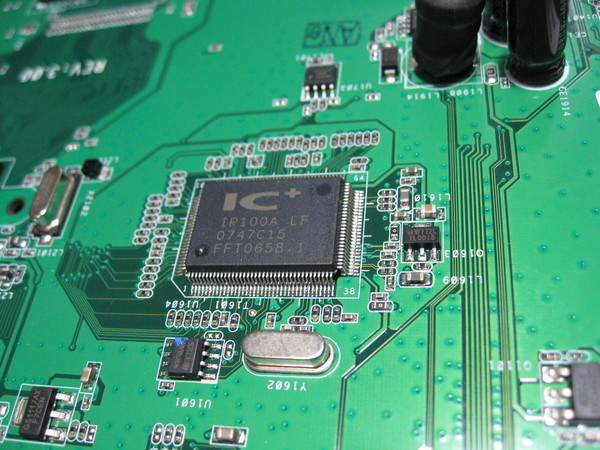

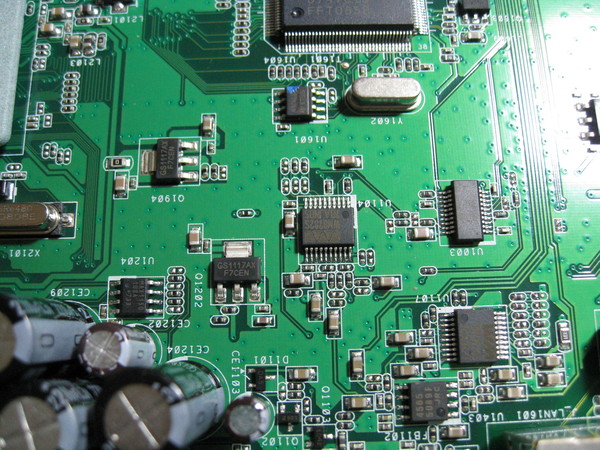

網路晶片↓
IC Plus IP100A 10/100 Ethernet MAC + PHY…沒看過不太熟的牌子 囧>

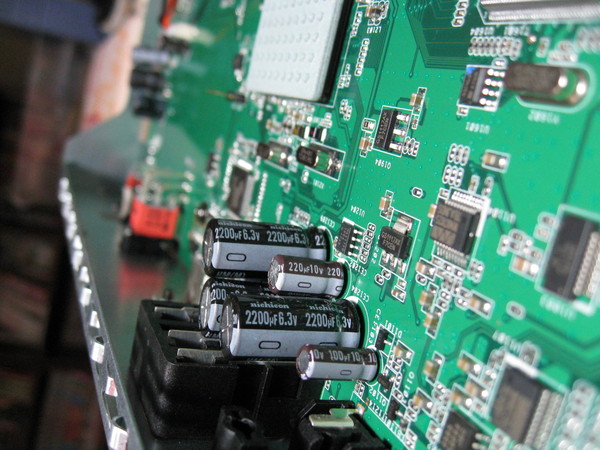

電容是nichicon
為啥不是MUSE呢（被拖走

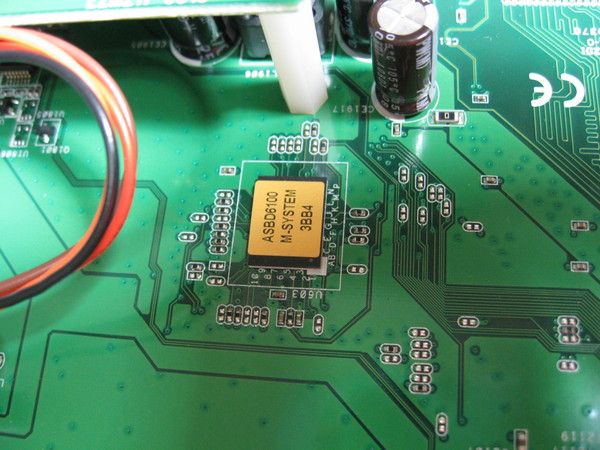

M-system的訊號轉換晶片↓
查不到資料……是讀卡機用的嗎？

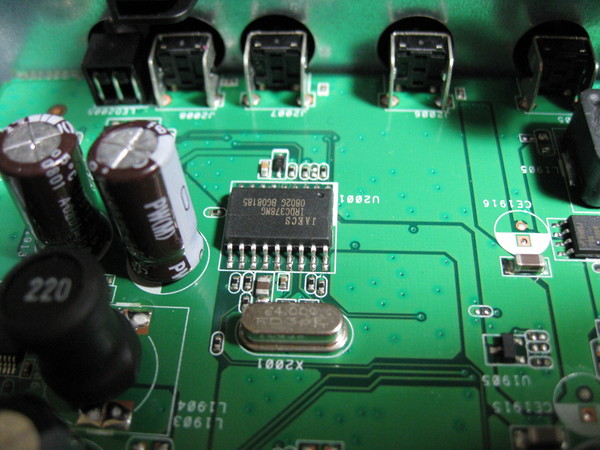

紅外線解碼晶片↓
（JAECS IRDC378MG）
應該是遙控器接收器用的(…除此以外也沒別的紅外線源了)

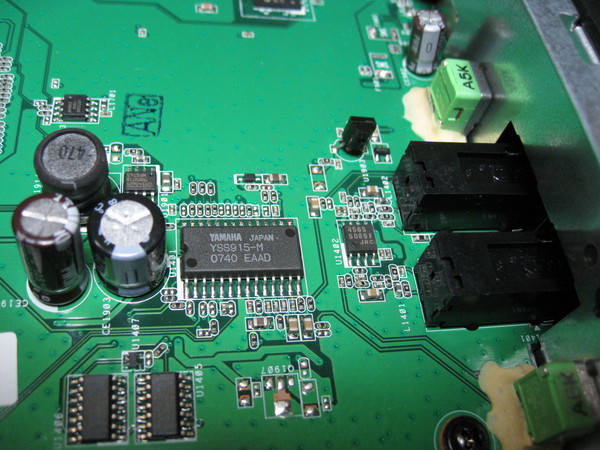

卡啦OK訊號晶片↓
（YAMAHA YSS915-M, Karaoke processor 2
for disc video player (KP2V2), ADC）
將麥克風的類比訊號轉為數位訊號加以處理。
還有一個內建OP-AMP的ADC晶片↓
（Wolfson WM8782S, 24bit 192KHz Stereo ADC）
查資料是說為可錄式媒體製作的…在此是給SPDIF介面用的？不確定…
（而且旁邊一堆晶片沒拍到也沒查到…不要亂猜比較好 |||）

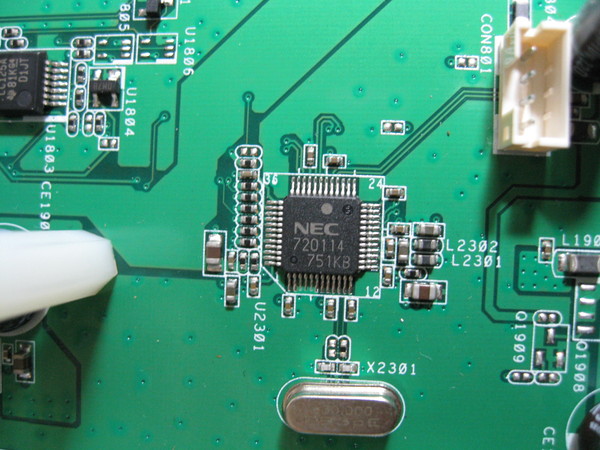

USB晶片居然是NEC的↓
（NEC 720114：Compact low BOM cost 4-port
hub controller supporting USB 2.0）

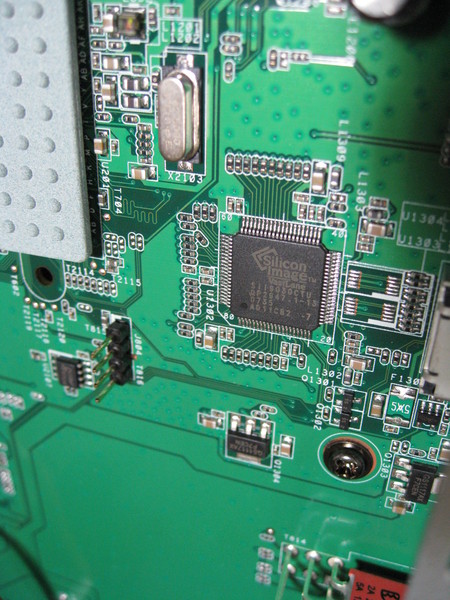

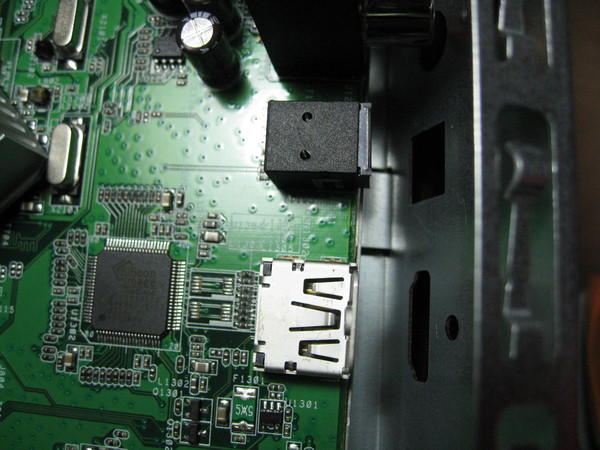

205A機上盒最重要的HDMI轉換晶片↓
（Silicon Image SiI9030CTU-7: 25-150MHz
(use for WSXGA/1080p applications)）
其實不太確定是不是「-7」版，這關係到有無支援1080p……
所以，我希望它是「-7」版（毆

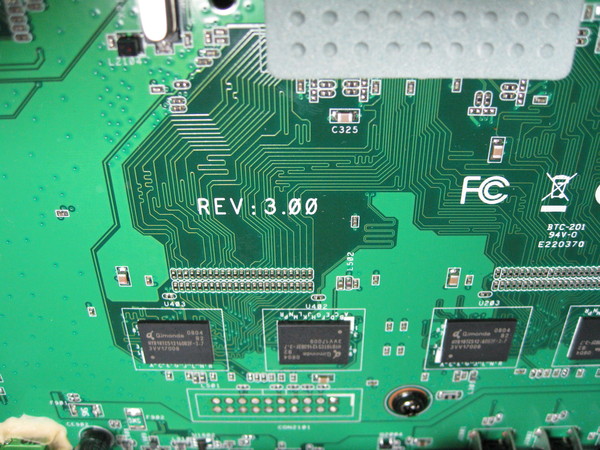

PCB版本↓
這台是2008年3月的205A型機上盒（還註明「第一批(必交批)」(默）
據說MOD都是國人自行研發設計生產的……不知道是哪家代工的？

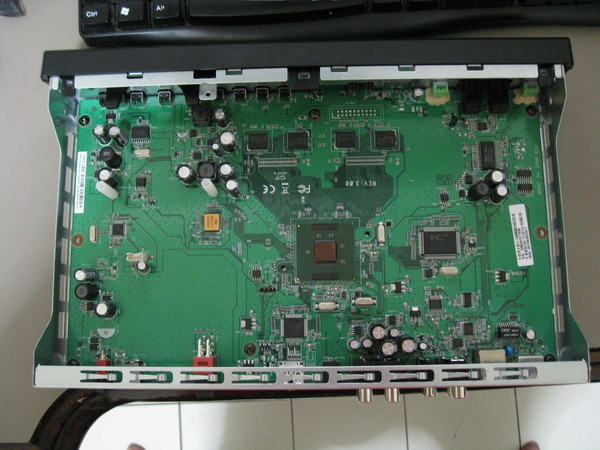

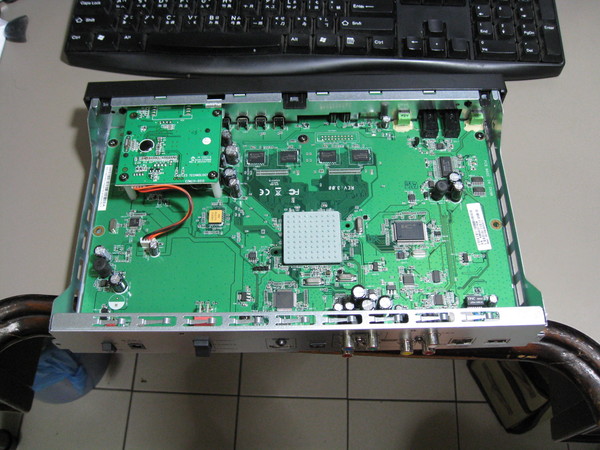

綜觀

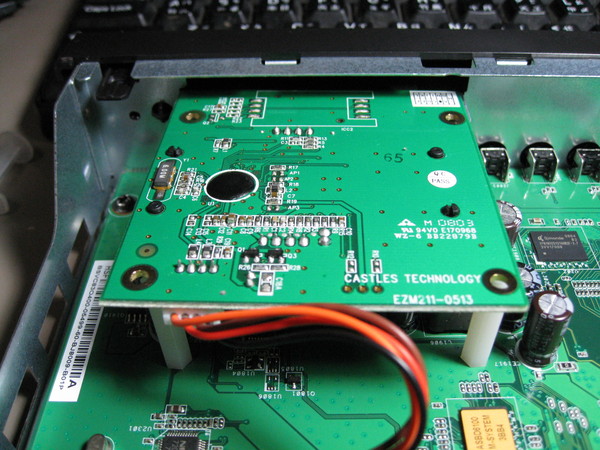

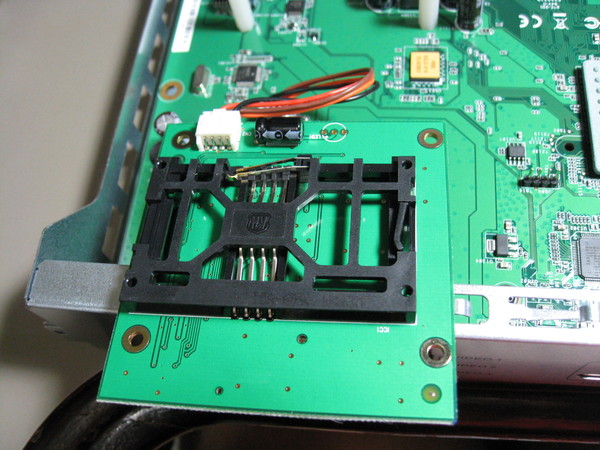

地獄的大門——晶片卡讀卡機（抖
（背面）
如果要拿出主機板，
先拆下主機板上六顆固定螺絲，以及讀卡機下面這兩根塑膠角柱
背版還有三顆螺絲↓
背版兩邊輕輕扳開，小心下面的卡榫
輕輕撕下貼在背版上與端子接地用的金屬編織膠布，然後就可以把背版卸下

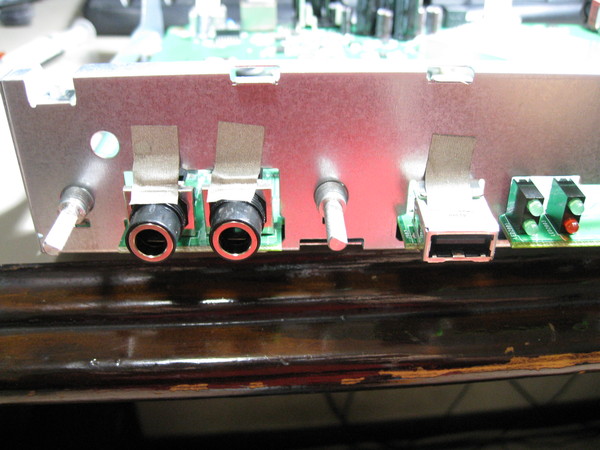

背版搞定，接著是正面面板；

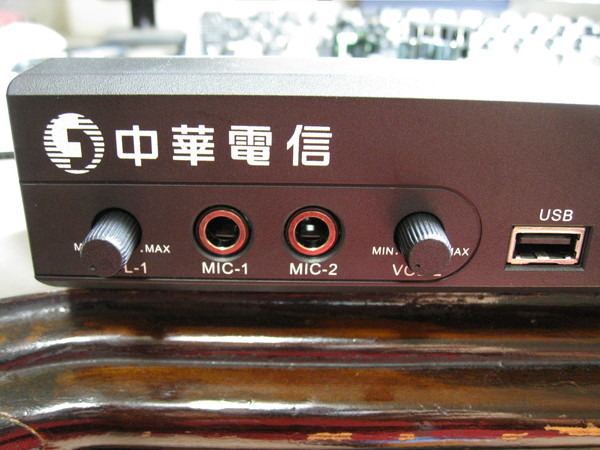

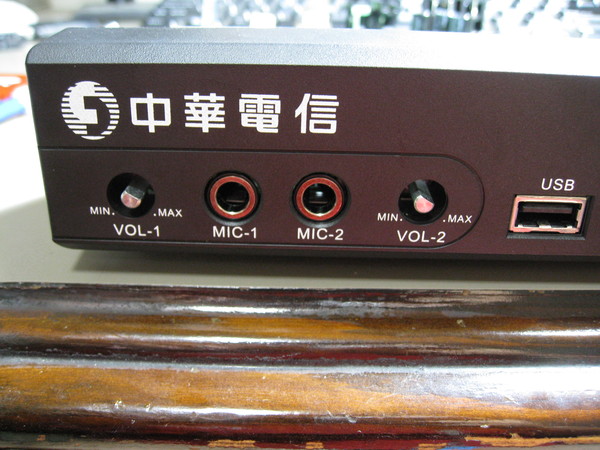

先把音量控制旋鈕拔起來（稍微用力往外抽即可）
然後面板上方和左右都有卡榫，一一輕輕慢慢扳開，即可卸下塑膠面板
＊注意：這裡忘了拍…音量旋鈕那邊各還有兩個六角螺帽要取下才行。
之後一樣把端子上接地用的金屬膠布撕開，主機板即可慢慢往後方抽出。

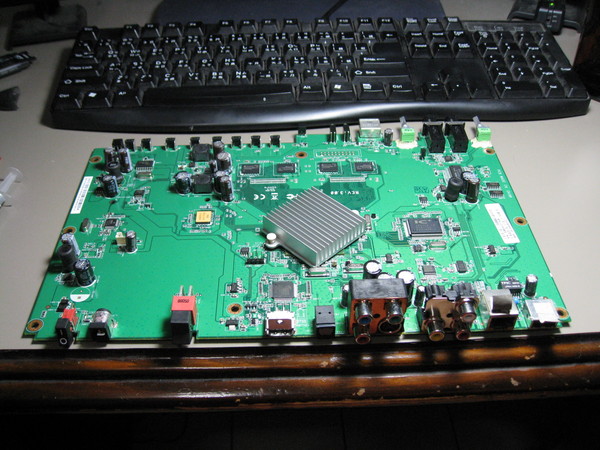

（順便換上金屬散熱片……因為找不到孔位剛好的，所以裝上去是歪的 Orz）

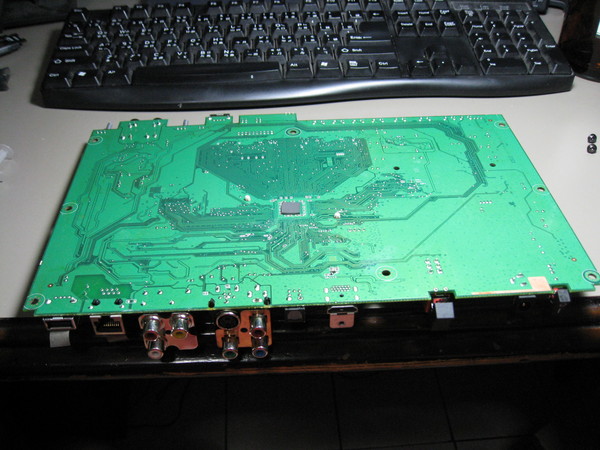

背面

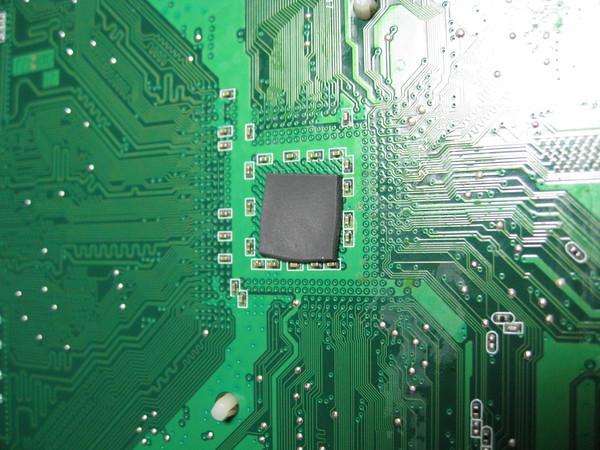

中間那個是CPU背面，也有貼一小塊自黏導熱軟膠
當主機板裝上去之後，軟膠剛好會貼在機殼底部上，
巧妙利用金屬機殼作為散熱媒介——該不會是因為這樣MOD才會那麼熱吧 Orz
就這樣，之後我就把它裝回去，默默的接回電視上，裝作什麼也沒發生…
換成金屬散熱片的確是比較沒那麼熱，至少不會是燙手的程度了…囧rz
下一篇再來介紹乏善可陳的節目表（毆
